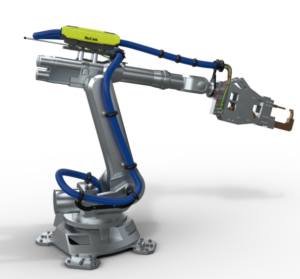

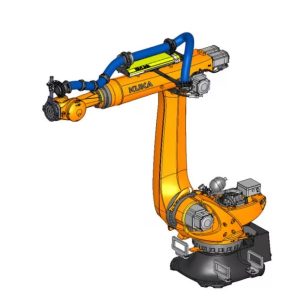

Dresspack systems for all Robots
Examples of complete robotic systems with LSH 3, SLS, LSC or special solutions
LEONI tube-fit PUR-line
Güçlendirilmiş iki katmanlı poliüretan hortumlar – kendinden kilitli
Özellikle robotik ekipmanlar ve makineler için önerilen hortumlarımız en zor şartlara uygun olacak şekilde üretilmiştir.
- Malzemeler: PUR, PA ve özel bileşikler
- Tek katmanlı yapı
- Sıkıştırılmış iki poliüretan tabaka arasında sızdırmaz hale getirilmiş fiber örgü takviyeli çift katmanlı yapı
- Yüksek aşınma direnci
- Yedi farklı standart renk (isteğe bağlı özel renkler)
- 1/4” den 1”e kesit
- Kendi kendine sönebilen ve kaynak cürufuna dayanıklı
- Hidrokarbon, bakteri, yakıcı çözelti vb. maddelere dayanıklı
- -20°C ‘den +80 °C’ye sıcaklık aralığı (sürekli kullanım)
- Sınırlı uzama (20 °C and 150 psi’da %1.5)
- UV ve ozona dayanıklı
- %100 silikonsuz
| Parça Numarası | İç çap (mm) | Dış çap (mm) |
20 °C’de önerilen max. çalışma basıncı (Mpa) |
20 °C ‘de min. patlama basıncı (Mpa) |
| TPU0001 (PUR6 – 1/4) |
6.4 | 13 | 2.4 | 8.4 |
| TPU0002 (PUR9 – 3/8) |
9.5 | 16 | 2 | 7 |
| TPU0003 (PUR12 – 1/2) |
12.5 | 19 | 2 | 7 |
| TPU0004 (PUR16 – 5/8) |
16.5 | 23 | 1.7 | 7 |
| TPU0005 (PUR19 – 3/4) |
19.5 | 27 | 1.7 | 7 |
| TPU0006 | 25.4 | 35 | 1.5 | 6 |
| Parça Numarası | 60 °C ‘de min. patlama basıncı (Mpa) | Min. boşaltma basıncı (Mpa) | Min. bükülme yarıçapı (mm) | Vakum (Mpa) |
| TPU0001 | 6.4 | 13 | 2.4 | 8.4 |
| TPU0002 | 9.5 | 16 | 2 | 7 |
| TPU0003 | 12.5 | 19 | 2 | 7 |
| TPU0004 | 16.5 | 23 | 1.7 | 7 |
| TPU0005 | 19.5 | 27 | 1.7 | 7 |
| TPU0006 | 25.4 | 35 | 1.5 | 6 |
LEONI tube-fit FR-line
Poliüretan hortumlar
Endüstriyel uygulamalar, özellikle robotik ve kaynak ekipmanları için; Leoni basınçlı hava ve su (soğutma) aktarma aracı olarak yarı sert ve alev geciktirici poliüretan hortumlar geliştirmiştir.
Mekanik ve kimyasal özellikler
- Silikon içermez
- Halojensiz
- UL 94-V0 ‘a göre aleve dayanıklı, kendi kendine sönebilen
- Yağlara, mineral yağlara, oksijene, ozona, zayıf asitlere ve seyreltilmiş bazlara karşı dayanıklı
- UV ışınlarına dayanıklı
- Aşınmaya dayanıklı
- Çalışma sıcaklığı aralığı:– 30 °C’den + 90 °C’ye
| 1CAB0002 | Güç kablosu CP70 1×35 mm2 siyah |
| 1CAB0074 | Güç kablosu CP72 1×25 mm2 sarı-yeşil |
| 1CAB0019 | Güç kablosu CP12 3×25 mm2 |
| 1CAB0012 | Güç kablosu CP10 3×35 mm2 |
| 1CAB0054 | Güç kablosu CP71 1×35 mm2 sarı-yeşil |
| 1CAB0073 | Güç kablosu CP73 1×25 mm2 siyah |
| 1CAB0035 | Sinyal kablosu 19×0,34 mm2 |
| 1CAB0116 | Sinyal kablosu 5x5x0,25 mm2 |
YEDEK PARÇALAR CORRUGATED HOSE M70 |
||
| Designation | Part num. | Catalog ref. num. |
| Corrugated hose BizLink proflex Ø 70 mm blue | 1EF00002 | CCH0013 |
| LSH3 with brackets | 1ACC1502 | – |
| BizLink LSH-line for corrugated hose Ø 48 / 70 mm | 1ACC0050 | CCH0031 |
| Protection donut for corrugated hose Ø70mm | 1ACC0020 | CCH0006 |
| Ball joint termination Ø 70 mm | 1ACC0015 | CCH0004 |
| Half-shell for ball joint Ø70mm | 1ACC0318 | – |
| Double ball joint with half-shell Ø70mm | 1ACC0062 | – |
| Cable clamp Ø 70 mm | 1ACC0014 | CCH0002 |
| Corrugated hose end termination Ø70mm | 1ACC0094 | CCH0030 |
| Connection of corrugated Ø70mm | 1ACC0018 | CCH0079 |
| Holder with tube clamp Ø34 | 1ACC0003 | ASS0025 |
YEDEK PARÇALAR CORRUGATED HOSE M48 |
||
| Designation | Part num. | Catalog ref. num. |
| Corrugated hose BizLink proflex Ø 48 mm blue | 1EF00030 | CCH0012 |
| LSH3 with brackets | 1SE01180 | – |
| SLS-line for corrugated hose Ø48mm | 1ACC0007 | CCH0032 |
| Protection donut for corrugated hose Ø48mm | 1ACC0104 | CCH0005 |
| Ball joint termination Ø48mm | 1ACC0653 | CCH0003 |
| Bracket Ø48mm | 1ACC0067 | CCH0001 |
| Cable clamp Ø48mm | – | CCH0047 |
